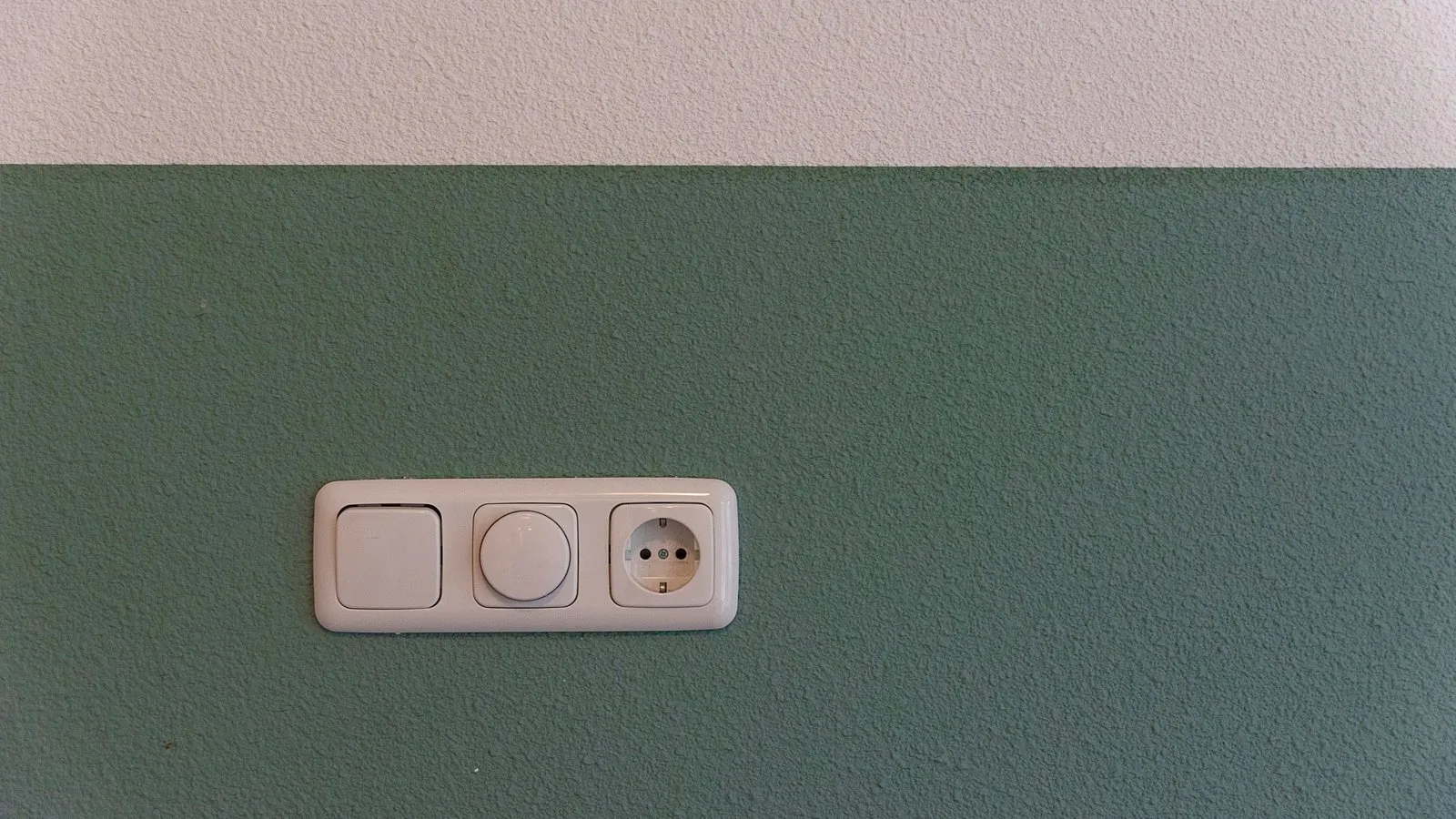

Branchement d’un interrupteur simple Schneider
Branchement interrupteur simple Schneider : phase sur L, retour lampe sur 1 ou 2, bornes automatiques, couleurs des fils et erreurs à éviter, étape…
7 min de lecture
4,9sur 5673 votes
- 6,7Klecteurs
- 43en ce moment
- 224partages
Brancher un interrupteur simple Schneider demande deux fils seulement : la phase arrive sur la borne repérée L, le retour lampe part de la borne de sortie (1 ou 2 sur un mécanisme va-et-vient). Le neutre ne passe jamais par l’interrupteur, il va directement au luminaire. Avant de toucher au moindre conducteur, on coupe le disjoncteur du circuit d’éclairage et on vérifie l’absence de tension. Le reste tient en quelques gestes précis : dénuder à la bonne longueur, enfoncer franchement dans les bornes automatiques, fixer le mécanisme puis la plaque.
- Coupez le disjoncteur du circuit, puis contrôlez l’absence de tension avec un VAT.
- Phase (souvent rouge, marron ou noire) sur la borne L.
- Retour lampe (souvent orange ou violet) sur la borne 1 ou 2.
- Neutre bleu et terre vert-jaune : ils ne vont pas sur l’interrupteur.
- Fil en cuivre de 1,5 mm² pour un circuit d’éclairage protégé en 10 ou 16 A.
Le rôle d’un interrupteur simple sur un circuit d’éclairage
Un interrupteur simple ouvre ou ferme un circuit depuis un seul endroit de la pièce. Concrètement, il interrompt la phase entre le tableau et le point lumineux : quand il est fermé, le courant rejoint l’ampoule, quand il est ouvert, la lampe n’est plus alimentée. C’est le montage de base d’une chambre, d’un cellier ou d’un garage, là où l’on n’entre et ne sort que par une porte.
Couper la phase plutôt que le neutre n’est pas un détail. La norme NF C 15-100, qui encadre les installations électriques des logements en France, impose ce principe pour une raison simple : interrupteur ouvert, la douille ne reste pas sous tension. Changer une ampoule devient alors beaucoup moins risqué.
Reconnaître les conducteurs dans la boîte d’encastrement
En rénovation, on découvre souvent trois ou quatre fils dans la boîte murale, parfois avec des couleurs qui ne suivent pas les usages actuels. Le tableau ci-dessous reprend les repères courants, à confirmer toujours au testeur.
| Conducteur | Couleurs habituelles | Destination |
|---|---|---|
| Phase | Rouge, marron, noir | Borne L de l’interrupteur |
| Retour lampe | Orange, violet, parfois noir | Borne 1 ou 2, puis luminaire |
| Neutre | Bleu clair | Directement au luminaire |
| Terre | Vert et jaune | Luminaire de classe I, jamais l’interrupteur |
Si deux fils portent la même couleur, remettez le courant quelques secondes, mesurez avec un testeur adapté (le fil sous tension est la phase), puis coupez de nouveau. Un morceau d’adhésif rouge autour de la phase évite de se tromper au moment du raccordement.
Raccorder un mécanisme Schneider à bornes automatiques
Les gammes murales récentes de Schneider Electric, comme Odace ou Unica, utilisent des bornes automatiques : le fil rigide s’enfonce et se bloque sans vis. La méthode reste identique d’une gamme à l’autre.
- Abaissez le disjoncteur du circuit d’éclairage au tableau, puis vérifiez avec un VAT que les fils sont hors tension.
- Recoupez les extrémités si elles sont abîmées ou noircies, puis dénudez à la longueur indiquée par le gabarit gravé au dos du mécanisme.
- Insérez la phase dans la borne L jusqu’à la butée : aucune partie cuivrée ne doit dépasser.
- Insérez le retour lampe dans la borne 1 (ou 2, selon le sens de manœuvre souhaité).
- Tirez légèrement sur chaque fil pour contrôler qu’il est bien pris.
- Rangez les conducteurs au fond de la boîte sans les écraser, fixez le mécanisme par griffes ou par vis, puis clipsez la plaque et la touche.
- Remettez le courant et essayez plusieurs manœuvres.
Sur une ancienne installation en fil souple, les bornes automatiques tiennent mal. Il faut alors un embout de câblage serti, ou un mécanisme à bornes à vis.
Utiliser un va-et-vient comme interrupteur simple
Beaucoup de références vendues sous le nom d’interrupteur sont en réalité des va-et-vient, avec trois bornes : L, 1 et 2. Ce n’est pas un problème, bien au contraire, car ce mécanisme sait tout faire. Pour un allumage depuis un seul point, on raccorde la phase sur L et le retour lampe sur l’une des deux sorties. La borne restante reste libre.
Le choix entre 1 et 2 détermine seulement le sens de la touche. Si vous préférez allumer en appuyant vers le haut et que la lampe s’allume dans l’autre sens, il suffit de déplacer le retour lampe sur l’autre borne. Cette souplesse facilite aussi une évolution future : ajouter un second point de commande ne demandera pas de changer l’appareil.
Éclairer un mur décoratif avec un interrupteur simple
Un interrupteur simple trouve souvent une seconde vie dans un projet de décoration : une applique ou un spot orienté vers un mur décoré, commandé séparément du plafonnier. Dans un bureau ou une entrée, cette lumière d’ambiance met en valeur un grand format affiché au mur et évite d’allumer toute la pièce le soir. Si vous accrochez une carte murale choisie sur la boutique world-maps au-dessus d’un plan de travail, prévoyez la commande près de la porte et le point lumineux décalé de l’axe, pour que le faisceau rase la surface sans créer de reflet sur un support glacé.
Côté câblage, rien ne change : une nouvelle boîte d’encastrement, un retour lampe tiré jusqu’à l’applique, une phase prise sur le circuit d’éclairage existant si celui-ci a encore de la marge. Préférez des ampoules LED à blanc chaud, qui chauffent peu et ménagent les papiers et les encres exposés plusieurs heures par jour.
Les fautes de câblage les plus courantes et leurs symptômes
- Neutre coupé au lieu de la phase : la lampe s’éteint, mais la douille reste sous tension. Parfois, une LED garde une faible lueur.
- Fil mal enfoncé : la lumière clignote ou s’éteint quand on touche la plaque. Le cuivre peut chauffer.
- Dénudage trop long : du cuivre apparent à l’entrée de la borne, avec un risque de contact contre la griffe métallique.
- Phase et retour inversés sur un va-et-vient : sans conséquence sur un montage simple, mais la touche fonctionne à l’envers.
- Fils écrasés au fond de la boîte : isolant entaillé par les vis de fixation, défaut qui fait déclencher le différentiel des semaines plus tard.
Respecter la norme et savoir passer la main
Sur un circuit d’éclairage, la NF C 15-100 prévoit du fil de 1,5 mm² protégé par un disjoncteur de 10 ou 16 A, avec au plus huit points lumineux par circuit. Dans les pièces d’eau, les volumes autour de la baignoire et de la douche limitent l’emplacement des commandes. En construction neuve, les organes de commande se placent en principe entre 0,90 m et 1,30 m du sol pour rester accessibles à tous.
Remplacer un mécanisme à l’identique reste à la portée d’un bricoleur soigneux. En revanche, des fils en tissu, une absence de différentiel 30 mA, des traces de brûlure ou un tableau ancien justifient l’avis d’un électricien qualifié avant d’aller plus loin. Pour une maison mise en vente ou louée, un diagnostic électrique peut d’ailleurs relever ces points.
Quelle borne relier à la phase sur un interrupteur Schneider ?
La phase se raccorde sur la borne marquée L. Le retour lampe va sur la borne 1 ou 2. Si le marquage est peu lisible, la notice de la gamme ou le schéma imprimé au dos du mécanisme lève le doute.
Un interrupteur simple a-t-il besoin d’un fil de neutre ?
Non. Un interrupteur mécanique classique ne coupe que la phase et ne consomme rien. Seuls les variateurs, détecteurs et commandes connectées réclament parfois un neutre dans la boîte.
Peut-on remplacer un interrupteur d’une autre marque par un Schneider sans refaire le câblage ?
Oui, dans la grande majorité des cas. Les fils existants se replacent sur les bornes équivalentes. Vérifiez seulement que la boîte d’encastrement est assez profonde et que les griffes ou vis de fixation conviennent.
Pourquoi une ampoule LED reste-t-elle faiblement allumée interrupteur ouvert ?
C’est souvent le signe que l’interrupteur coupe le neutre au lieu de la phase, ou qu’un courant induit circule dans une longue ligne. Commencez par contrôler le câblage. Si tout est correct, une ampoule LED de meilleure qualité règle généralement ce problème.
Comment retirer un fil d’une borne automatique ?
Après avoir coupé le courant, tournez le fil d’un côté puis de l’autre en tirant doucement. Certaines bornes disposent d’un bouton de déverrouillage à enfoncer avec un petit tournevis. Ne forcez jamais au point d’abîmer le ressort.
